转子泵是一种新型的污水污泥输送泵,在污水处理厂,传统较多采用了单螺杆泵来输送污水污 泥,少量有采用离心污水泵、隔膜泵来输送污水污泥。转子泵进入中国后,被越来越多的污水用户所认可。相比单螺杆泵,转子泵具有占地空间小,维护简单,备件成本低,能耗低等显著优势。此外,转子泵还具有强大的自吸能力及正反可逆运转的特点,用在膜处理工艺中作为膜抽吸泵。转子泵在污水领域应用非常广泛,从初沉池-曝气池-二沉池-浓缩池-消化池到脱水机供料,再到最后的脱水后的干泥输送,几乎每个工艺段都可以使用转子泵来输送污泥污水。
凸轮转子泵 | 单螺杆泵 | 潜水排污泵 | |
类型 | 容积式泵 | 容积式泵 | 离心泵 |
参数范围 | Q:0~1000m3/h H:0~16bar | Q:0~500m3/h H:0~48bar | Q:>1000m3/h H:<80m |
参数调节 | 与转速成正比关系,通过变频可轻易实现流量大小准确控制 | 与转速成正比关系,通过变频可轻易实现 流量大小准确控制 | 流量大小与扬程不易 调节 |
结构特点 | |||
安装特点 | 泵体结构对称,正反可逆 ,进出口在同一管线,安装时很灵活 | 进出口固定,非管线式,安装占地空间较大 | 潜水安装,耦合连接和固定式连接,安装难度高 |

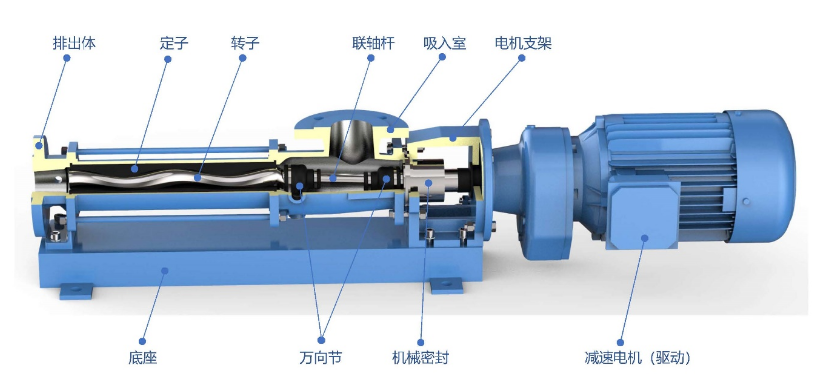

工作原理 | 上下两个转子于泵壳形成单独的小腔体,当上下转子同步旋转时,通过容积的位移使得介质从一端输送到另一端 | 螺 旋 转 子 与 定 子 之 间 形成小密封腔体, 当螺 杆转动时,介质被挤压沿轴向前移动排出 | 通 过 叶 轮 高 速 旋 转 产 生 的 离 心 力 将 介 质 甩 出 |
自吸性能 | 非常好,最大可达 9m | 有自吸能力,但一般要避免干运行 | 无自吸能力 |
整机初始造价 | 潜污泵便宜,单螺杆泵和转子泵属同一水平,小泵(约 50m3/h 以内)单螺杆便宜,大泵转子泵便宜 | ||
维护性能 | 维护及更换备件时无需移动管路及驱动,在线维护,简单易操作 | 维 护 及 更 换 备 件 时 需 要 拆 卸 进 出 口 管 路 连接,更换定转子费劲 | 维 护 及 更 换 备 件 时 需 要将泵从池子吊出,更换难度最大 |
消耗备件类型 | 转子、泵壳保护衬板、机械密封 | 转子、定子、机械密封、 中间轴、万向节 | 叶轮、泵壳、机械密封 |
备件成本 | 全 套 备 件 成 本 占 整 机 10~20% | 全 套 备 件 成 本 占 整 机 80~120% | 全 套 备 件 成 本 占 整 机 50~80% |
寿命周期 | 低速运行,长寿命周期 | 低速运行,长寿命周期 | 叶轮转速高,磨损损坏 快 |
对外部条件要求 | 可输送高含固率污泥, 杂物通过性好 | 可输送高含固率污泥,杂物通过性一般 | 对介质含杂物、含固高时等情况敏感,易受较大影响 |
运行可靠性 | 干式安装,运行参数稳定,故障率低,运行安全 | 干式安装,运行参数稳定,故障率低,运行安全 | 潜水安装,运行参数易 受 出 口 扬 程 变 化 而 明 显波动,故障率高,安全系数低 |
通过对比可知,潜污泵在污水处理中,日常操作及维护复杂,备件更换困难及成本高,叶轮磨损消耗快,运行易堵塞。对于单螺杆泵,在小流量(50m3/h以内)时初始造价相比转子泵便宜10~20%左右,大流量时(50m3/h以上)价格较转子泵贵。但从安装、占地空间、后期维护性、备件成本、能耗等角度考虑,转子泵将更有优势,且泵越大优势越明显。
